planung und bau eines dobsons





Teil 1: Einführung

Auf dieser Seite möchte ich zeigen, wie ich die Planung eines großen Gitterrohrdobsons angehe und wie ich bestimmte Dinge beim Bau mit möglichst einfachen Mitteln umsetze. Ich hoffe, ich kann damit andere ermutigen, sich ihr Wunschteleskop selbst zu bauen und ihnen mit den hier gezeigten Schritten und Ausführungstipps helfen. Viele der hier gezeigten Dinge tauchen über meine Webseiten verstreut bei den einzelnen Teleskopen und sollen hier nochmal im gesamten Zusammenhang gezeigt werden.



Ein Gitterohr-Dobson besteht aus vier  Komponenten

Aufzählung

dem Hut  mit dem Fangspiegel, der Spinne mit Fangspiegelhalter, dem Okularauszug und einem Blendschutz

Aufzählung

den Stangen mit den oberen Stangenbefestigungen am Hut und den unteren Klemmblöcken an der Mirror Box

Aufzählung

der Mirror Box mit dem Hauptspiegel, der Spiegelzelle und den Höhenrädern

Aufzählung

der Rockerbox und dem Ground Board als Azimutlager

... und eventuell noch einer Equatorial-Plattform, die das Ground Board ersetzt

Beim Bau eines Dobsons fange ich in der Regel mit dem Hut und der Spiegelzelle an, baue dann die Mirror Box und schließlich die Stangen mit ihren Klemmblöcken.

Die Bewegung des Dobsons in der Höhe verlangt eine Lagerung im Schwerpunkt des Tubus (welcher die ersten drei Komponenten umfasst). Von daher ist es notwendig, den Schwerpunkt des Tubus zu kennen, bevor man die letzten Komponenten, die Rockerbox und die Höhenräder, baut. Für die grobe Planung kann die Schwerpunktlage abgeschätzt werden (siehe hier). Für den eigentlichen Bau der Rockerbox sollte diese jedoch präzise bestimmt werden, was einen fertiggestellten Tubus voraussetzt. Von daher ist die Rockerbox das letzte Teil, das in Angriff genommen wird.



Software

An Software verwende ich Newt von Dale Keller für die geometrische Auslegung und Plop von David Lewis und Toshimi Taki zur Berechnung der Spiegelzelle.



Werkzeug und Maschinen

An Werkzeug verwende ich neben den üblichen Handwerkzeugen (Schraubenschlüssel und -dreher, Säge, Feile, etc. )

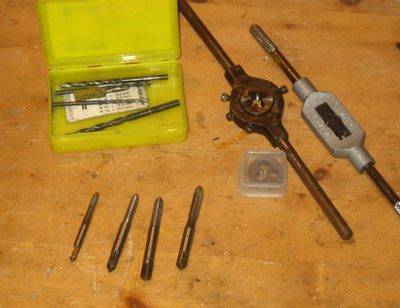

Gewindeschneider für M3, M4 und M5
Förstnerbohrer oder Kunstfräsbohrer für Klemmblöcke

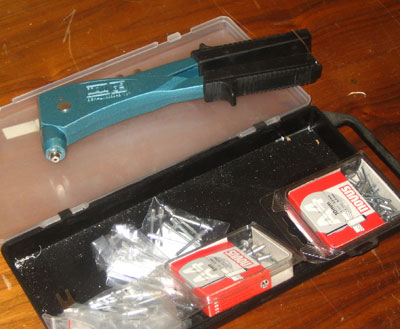

einen Nietendrücker und Alu-Blindnieten (~20 Euro)

Geht einfach schneller und sauberer als Schrauben!

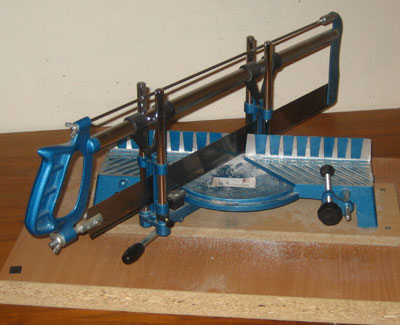

eine einfache Gehrungssäge (~20 Euro) ...

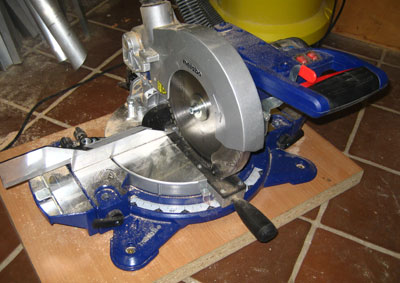

... oder eine kleine elektrische Kapp- und Gehrungssäge

Ich habe eine Metabo KS216 für 85€ mit Universalsägeblatt für Buntmetalle für 60€. Die ist ideal zum sauberen Ablängen von Holz und Aluprofilen.

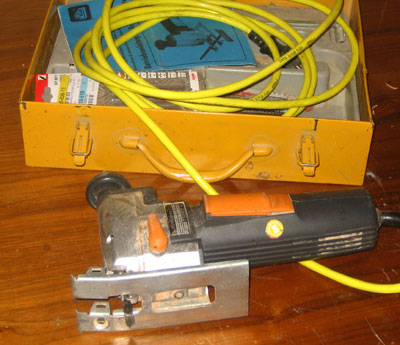

eine Stichsäge mit Holz und Metallblättern (Erbstück, sonst ab 50 Euro)

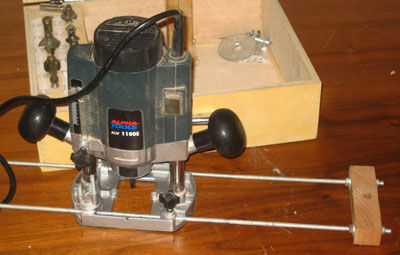

eine Oberfräse (~50 Euro) mit einem selbstgebauten Zirkelansatz .

Da diese zwar meist viele, aber  ziemlich billige Fräsköpfe dabei haben, sollte man sich noch einen oder zwei gute Nuten-Fräsköpfe dazu kaufen. Ich habe einen 6mm Fräser mit großer Arbeitslänge, so dass man auch durch 21mm Multiplex durchkommt und einen kurzen 3mm zum Ausfräsen von dünnem Material.

Sinnvoll ist es hier auch, sich aus einer billigen Holzplatte (Leimholz oder Faserplatte) einen Frästisch zu bauen, auf dem die zu bearbeitenden Holzteile mit Schraubzwingen oder Schrauben befestigt werden können.

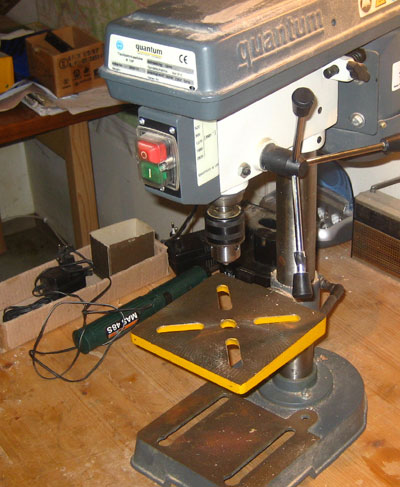

eine einfache Standbohrmaschine (~ 50 Euro)

Absolut essentiell!

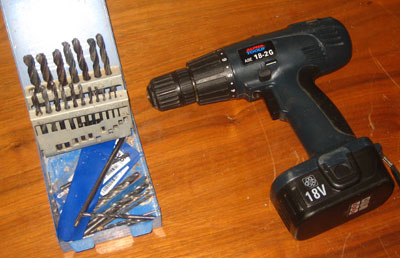

ein Akku-Schrauber als Handbohrmaschine (50-100 Euro)

ein einigermaßen großer und stabiler Schraubstock zum Alubiegen (~40-100Euro)

Der rechts gezeigte ist ein Guss-Schraubstock, dem keine sehr lange Lebensdauer beschieden war. Stahl-Schraubstöcke sind etwas teurer, aber besser!

außerdem habe ich immer wieder leihweise eine kleine Tischkreissäge (eine Elu TGS 173), die für meine einfachen Arbeiten völlig ausreichend ist.

Die Preise sind die untere Preisgrenze.  Die Werkzeuge sind generell brauchbar, an teureren und besseren Geräten hat man aber unter Umständen länger Freude ...



Materialien

Multiplexsperrholz (Birke) und Flugzeugsperrholz gibt's im Baumarkt. Da der Zuschnitt oftmals nicht sehr präzise ist, säge ich die Einzelteile in der Regel selbst auf Maß zu (erfordert Tischkreissäge oder eben Vertrauen in das Können und das Wollen des für den Holzzuschnitt zuständigen Angestellten im Baumarkt oder Holzhandel)

Aluprofile kaufe ich beim Alugroßhändler Metall-Disch in Freiburg. Man bekommt (fast) alles was man will und das zu einem günstigen Preis. Falls kein Alugroßhändler in der Nähe aufzufinden ist, gibt es auch noch Internetversender, mit denen ich jedoch keine Erfahrung habe.

Edelstahlschrauben in Kleinmengen gibt's am einfachsten über Internetversender, wie zum Beispiel www.inox-schrauben.de oder www.online-schrauben.de

Normteile wie zum Beispiel Schnellspanner gibt es unter anderem bei www.genoma.de oder www.norelem.de

ATM Bauteile wie Lagermaterialien, Filterschieber, Okularauszüge gibt es zum Beispiel bei www.dietermartini.degerdneumann.net oder www.spheretec.de
